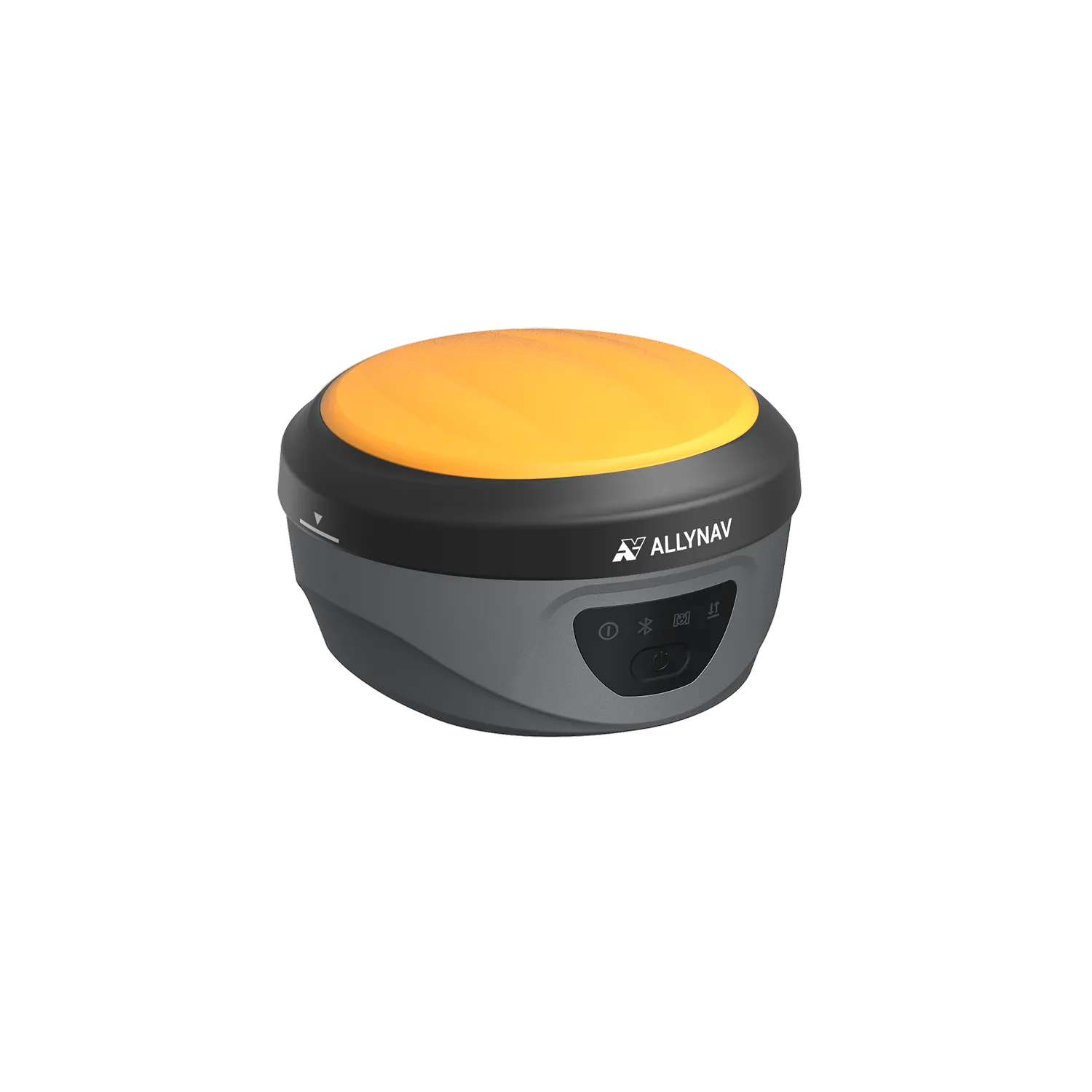

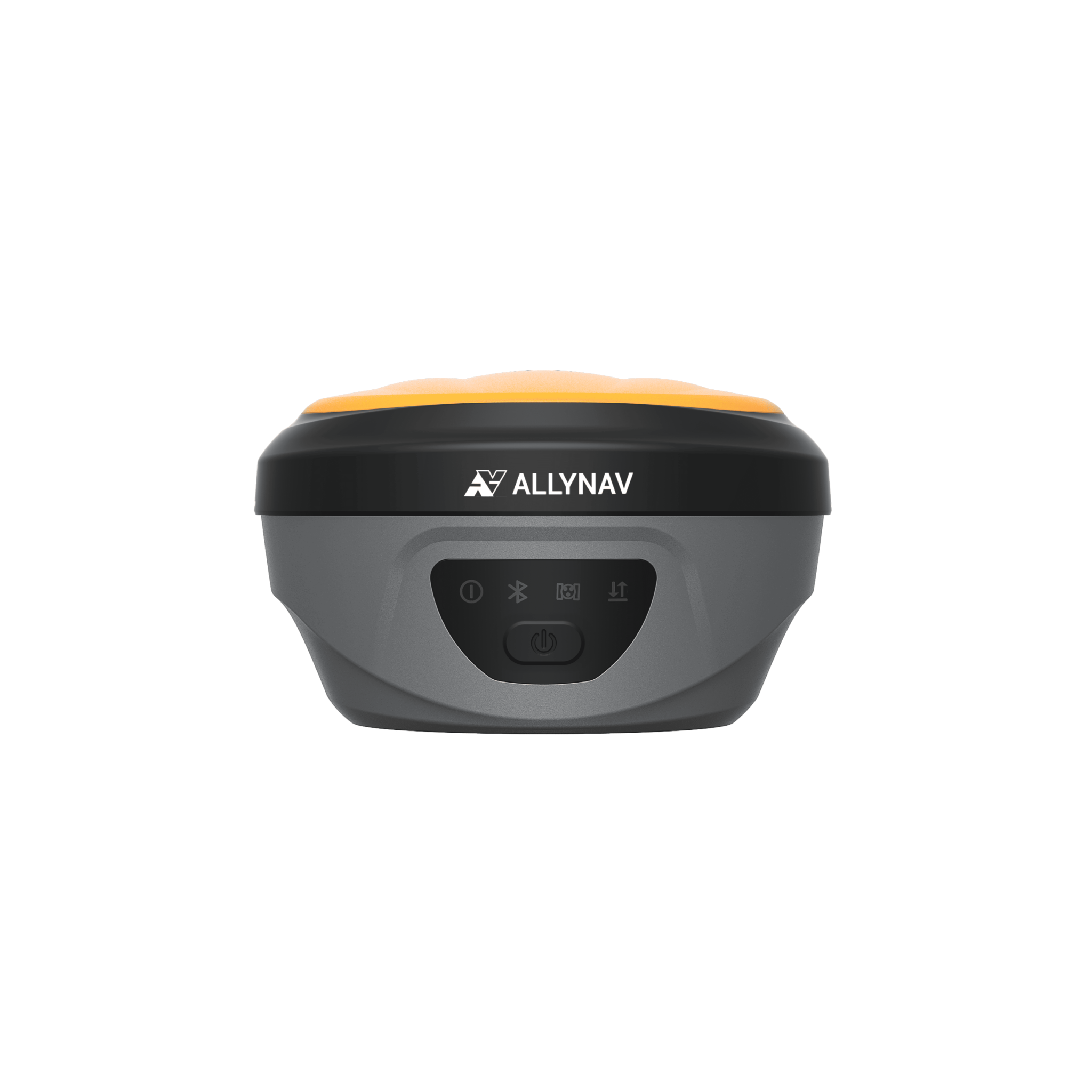

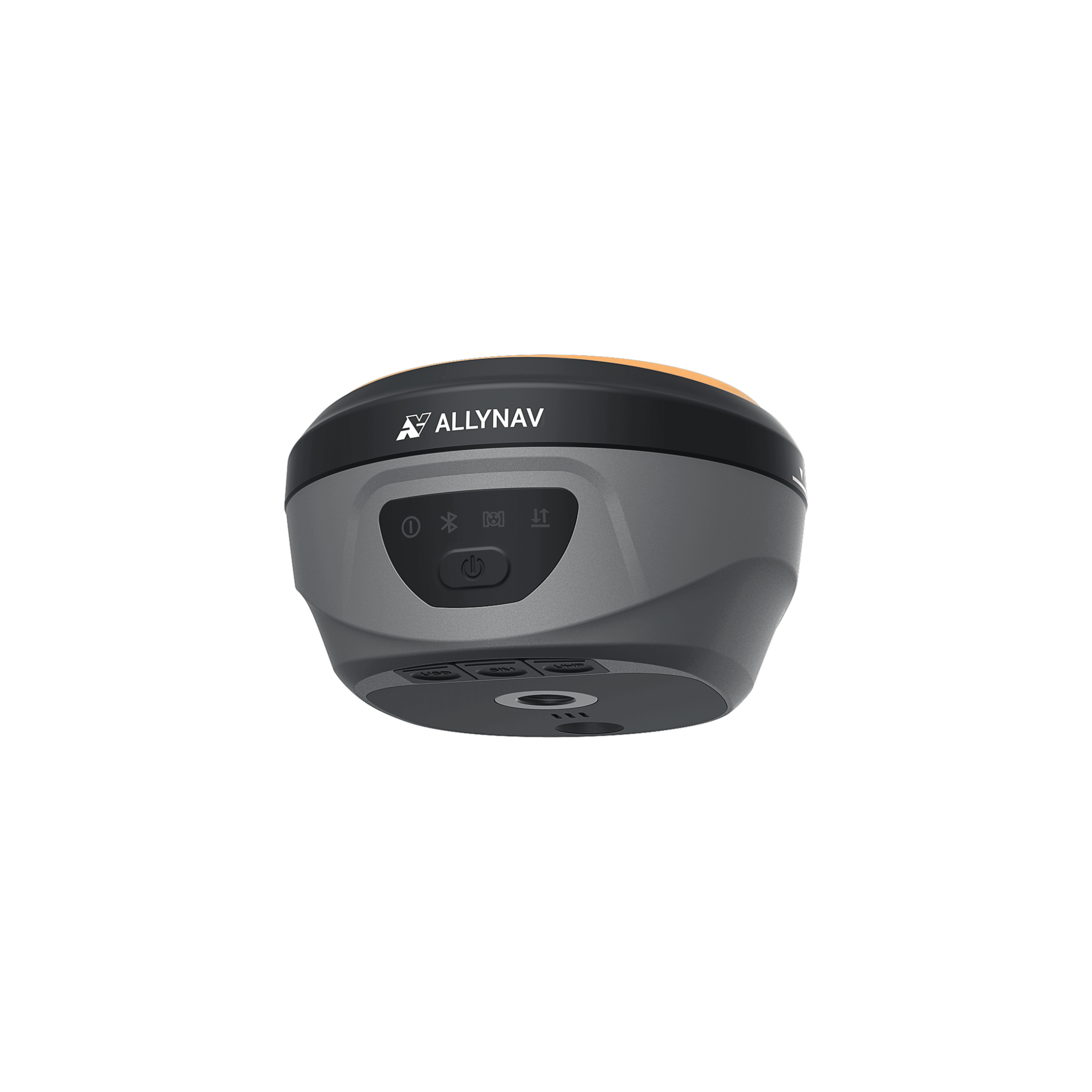

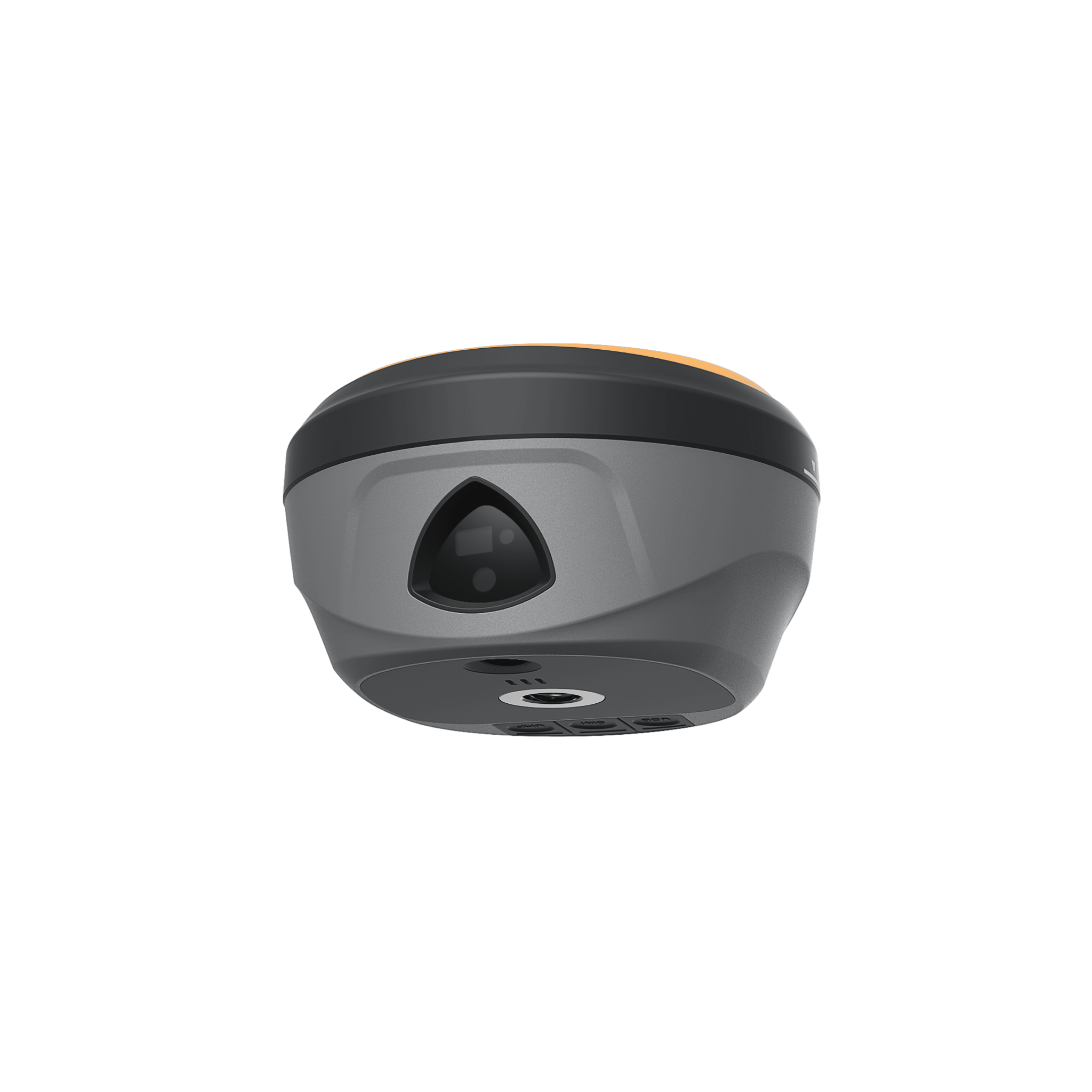

Với các mô-đun laser và camera, R90 định nghĩa lại công tác khảo sát – “Quan sát. Đo lường. Một bước tiến tới kết quả chính xác cao.” Là công cụ đột phá cho công tác khảo sát, kiểm tra và kỹ thuật hiện đại, nó cho phép thu thập dữ liệu không gian hiệu quả cao trong kỷ nguyên số.
Tìm hiểu thêm về Laser R90 & AR RTK
Đo lường bằng laser
Được trang bị mô-đun laser hiệu suất cao, hệ thống này kết hợp dữ liệu IMU, laser và camera thông qua các thuật toán tiên tiến để cung cấp các phép đo laser tầm xa chính xác. Những gì bạn thấy chính là những gì bạn có thể đo được—chính xác, trực quan và hiệu quả.
Camera kép hiệu quả
Hệ thống camera độ phân giải cao tích hợp cho phép thực hiện staking trong thế giới thực bằng cách thu thập hình ảnh trực tiếp của địa điểm. Camera phía trước hỗ trợ điều hướng AR tầm xa, trong khi camera phía dưới cung cấp khả năng staking AR tầm gần. Việc tích hợp camera kép giúp cải thiện đáng kể hiệu quả công việc.
Thu tín hiệu vệ tinh ổn định
Với ăng-ten GNSS tích hợp tất cả trong một mới, hệ thống này vượt trội về khả năng chống nhiễu và duy trì tín hiệu vệ tinh ổn định ngay cả trong môi trường khắc nghiệt.

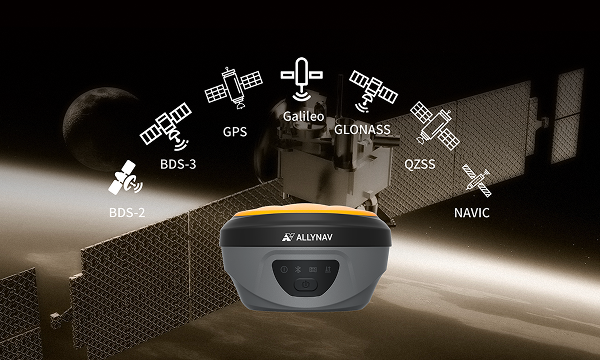

Định vị độ chính xác cao
Được trang bị mô-đun định vị đa tần số, hỗ trợ đầy đủ 1408 kênh. Hỗ trợ các dịch vụ định vị chính xác PPP-B2b và PPP-E6 để đạt được độ chính xác cao ở mức centimet.

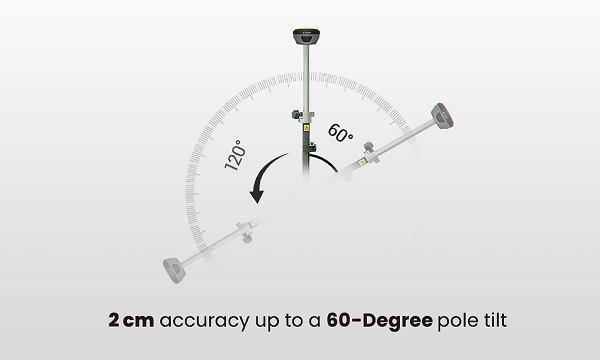

Đảm bảo độ chính xác khi đo độ nghiêng.
Sản phẩm tích hợp mô-đun định vị quán tính tiên tiến, cho phép khởi tạo dễ dàng mà không cần các quy trình đặc biệt. Hỗ trợ góc nghiêng lên đến 120°, đảm bảo độ chính xác 2 cm ở góc nghiêng trong phạm vi 60°. (Không cần kiểm tra thước thủy – định vị luôn ổn định và đáng tin cậy.)
Hỗ trợ giao thức phổ quát
Được trang bị bộ thu phát vô tuyến tích hợp đầy đủ, tương thích với tất cả các giao thức chính trên thị trường. Cho phép truyền dữ liệu trên khoảng cách hơn 7 km.
Kết nối mạng tích hợp
Với mô-đun di động toàn cầu tích hợp sẵn, thiết bị cho phép liên lạc liền mạch với bộ điều khiển. Nó có thể nhận hoặc truyền dữ liệu RTCM và NMEA và có thể hoạt động như một trạm gốc mạng.
Thông số kỹ thuật
| Hệ thống vệ tinh | |
| Số kênh | 1408 |
| GPS | L1C/A, L2C, L2P(Y), L5 |
| GLONASS | L1, L2 |
| BEIDOU | B1i, B2i, B3i, B1C, B2a, B2 |
| GALILEO | E1, E5a, E5b, E6 |
| QZSS | L1, L2, L5, L6 |
| SBAS | L1, L5 |
| IRNSS | L5 |
| L-band | B2b-PPP, E6-HAS |
| Tần suất | 1-20Hz |
| Độ chính xác | |
| Code Differential | H: 0.40m (RMS); V: 0.80m (RMS |
| Tĩnh | H: 2.5mm±0.5ppm (RMS); V: 5mm±0.5ppm (RMS) |
| RTK; Net-RTK | RTK: H: 8mm±1ppm (RMS); V: 15mm±1ppm (RMS); Net-RTK: H: 8mm±0.5ppm (RMS); V: 15mm±0.5ppm (RMS) |
| PPP | 5 cm |
| Bù nghiêng IMU | |
| Góc nghiêng | 120º |
| Độ chính xác | 2cm trong phạm vi 60º |
| Laser | |
| Loại | Cấp 3, tia xanh |
| Phạm vi | 100 m |
| Độ chính xác đo K/C | 2 mm |
| Tần số | Normal mode: 10Hz; Rapid mode: 20Hz |
| Laser fix | ≤2cm trong vòng 5m; ≤3cm trong vòng 10m |
| Camera | |
| Quang học | 1/2.8” |
| Pixel | 2.9*2.9μm |
| Kích thước pixel chủ động | 1,920*1,080 |
| Cảm biến | CMOS 1080p HDR imaging sensor |
| Bộ nhớ | |
| Loại | SSD 32GB |
| Truyền dữ liệu | Type-C USB Transfer; Supports FTP/HTTP download |
| Định dạng | RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2, NMEA 0183, PJK plane coord., binary code, Trimble GSOF |
| GPS output | VRS, FKP, MAC |
| Kết nối | |
| I/O | Type-C (Fast Charge+Ethernet) |
| Antenna Port | Upward fast-plug TNC |
| UHF Radio | 2W Tx/Rx, 410-470MHz |
| Protocol | S-LINK, TrimTalk, Satel, etc |
| WiFi | 802.11b/g/nHotspot/Data Link |
| Bluetooth | Bluetooth 2.1 + EDR and 4.0 |
| NFC | Available |
| Giao diện | |
| Nút bấm | 1 |
| LED | Data Link, Satellite, Bluetooth, Power |
| Nguồn | |
| Pin | Internal Li-on Battery 3.6V, 13,600mAh |
| Thời gian | Static mode 20h; Rover mode 15h |
| Thông số vật lý | |
| Kích thước | 91mm(H), 131mm (W) |
| Trọng lượng | 890g |
| Nhiệt độ làm việc | -40°C to 65°C |
| Nhiệt độ bảo quản | -40°C to 80°C |
| Chứng nhận | IP68 water and dust proof, Humidity: 100% non-condensing 2m drop on hard surface40G 10ms sawtooth wave |
